技術指標
測試項目
共分6大類，20種測試項目：
1、電氣特性
√ 釋放值、工作值
√ 反向工作值、反向不工作值
√ 正向轉級值,反向轉極值、臨界不轉極值
2、線圈參數
√ 前圈電阻
√ 后圈電阻
3、接點特性
√ 接點電阻
4、時間特性
√ 緩放時間,緩吸時間
√ 脈沖寬度及脈沖間隔
-
動態特性
√ 頻率分別為1HZ、2.5HZ、5HZ,幅值電壓分別為5V、12V、24V、的方波信號時，繼電器的動態特性。
6、絕緣測試
√ 接點組對線圈
√ 接點組對地
√ 線圈對地
4.2 測試范圍精度
1、接點電阻 0-2Ω±0.5％±1d
2、線圈電阻 0-20KΩ±0.5％±1d:
3、直流電壓 0-250V±0.5％±1d:
4、直流電流 0-10A±0.5％±1d
5、交流電壓 0-250V±1.0％±1d:
6、交流電流 0-10A±1.0％±1d
5、時間測試 0.001秒±1d
6、絕緣電阻 0-200MΩ±3％±1d
7、輸出頻率 1HZ、2.5HZ、5HZ、± 0.01％
8、接點齊度 a.調試盤接點組與指示燈一一對應監測
b.聲音提示
4.3外型尺寸

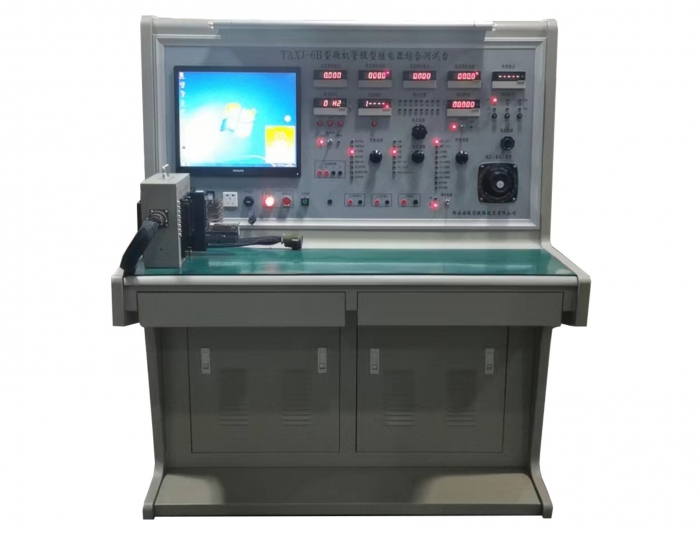

1、測試臺外型尺寸： 1250×650×1450 （mm）
2、測試盒外型尺寸： 110×110×215 （mm）
4.4 測試?yán)^電器規格型號
|
序號
|
產品名稱
|
規格型號
|
備 注
|
|
一、安全型繼電器
|
|
1
|
無極加強接點繼電器
|
JWJXC-480、JWJXC-160、JWJXC-135/135
|
|
|
2
|
無極緩放繼電器
|
JWXC-H340、JWXC-H1200、JWXC-H600、JWXC-500/H300、JWXC-H850、JWXC-H310
|
|
|
3
|
無極繼電器
|
JWXC-1000、JWXC-1700、JWXC-2000、JWXC-2.3、JWXC-7
|
|
|
4
|
無極加強接點緩放繼電器
|
JWJXC-H125/0.13、JWJXC-H125/0.44、JWJXC-H80/0.06、JWJXC-H120/0.17、JWJXC-H125/80
|
|
|
5
|
整流繼電器
|
JZXC-480、JZXC-0.14、JZXC-H156、JZXC-H62、JZXC-H18、JZXC-H16/16 JZXC-480F、JZXC-H0.14/0.14、JZXC-H18F
|
|
|
6
|
有極繼電器
|
JYXC-660、JYXC-270
|
|
|
7
|
有極加強接點繼電器
|
JYJXC-135/220、JYJXC-220/220、JYJXC-3000、JYJXC-X135/220
|
|
|
8
|
偏極繼電器
|
JPXC-1000
|
|
|
10
|
單閉磁繼電器
|
JDBXC-550/550、JDBXC-1500
|
|
|
7
|
時間繼電器
|
JSBXC-850、JSBXC-820、JSBXC1-850
JSDXC-850、JSBXC1-870B01
|
|
|
二、電源屏繼電器
|
|
1
|
電源屏無極加強接點繼電器
|
JWJXC-100、JWJXC-440、JWJXC-6800、JWJXC-7200
|
|
|
2
|
電源屏整流繼電器
|
JZXC-20000
|
|
|
3
|
電源屏整流加強接點繼電器
|
JZJXC-6800、JZJXC-7200
|
|
|
4
|
交流繼電器
|
JJJC、JJJC1、JJJC3、JJJC4、JJJC5、JJC
|
|
|
三
|
燈絲轉換繼電器
|
JZSJC、 JZCJ、JJXC-15
|
|
|
五、動態繼電器
|
|
序號
|
產品名稱
|
規格型號
|
備 注
|
|
1
|
單門驅動
|
JAC-1000、JDXC-1000、JDXC-1700
|
|
|
2
|
雙門驅動
|
JARC-1000、JSDXC-1700、JSDXC1-1700、JSDXC2-1700、JSDPC-820、JSDPC-1000
JAHC-1000
|
|
|
3
|
動態驅動單元
|
DTB-4、DS6-DTH2
|
|
|
六、電碼化器材
|
|
1
|
傳輸繼電器
|
JCZC3-150、JCZC5-140
|
|
|
2
|
發碼繼電器
|
FJ-1、FJ-4
|
|
|
