本產品采用定制4倍變焦功能的進口高精度激光測距儀與伸縮軌距桿及微調水平云臺相結合全新設計結構，測量基準符合鐵標信號限界規(guī)范的技術要求。
l 特點：
1、一鍵自動測量，無需換算，操作簡單實用。
2、測試精度高，測試誤差范圍為±1mm。
3、以軌面和兩軌中心為測量基準點
4、可任意角度進行定點測量，可測接觸網與高柱信號機之間兩點直線距離。
5、可測量信號設備至軌道中心線的水平限界距離。
6、防抖動測量功能可提高測量準確性。
7、測量儀在兩軌面間接觸端采用兩級絕緣防護，絕緣電阻大于500MΩ
測量方法：

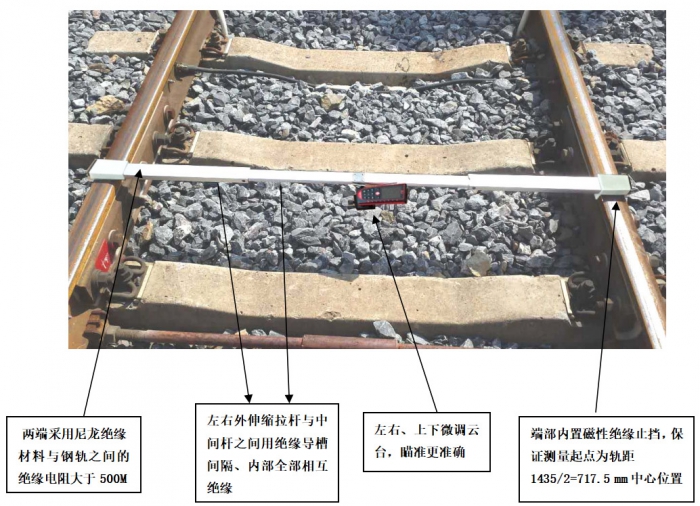

1. 將儀器測量桿放置在兩軌面上方，一端卡在軌面內側，測量儀基準點將自動位于兩軌中心點即（1435/2=717.5 mm）處，并與軌面為同一平面。
2. 測量時通過轉動激光測距儀激光投射或4倍變焦瞄準線的仰角，使光點或瞄準線對準被測信號設備外沿，然后觸按一下激光測距儀上的防抖測試鍵，5秒后儀器屏幕上將顯示被測點距兩軌中心的X方向距離（水平）和Y方向距離（垂直），其中X值即為該信號設備的實際限界值。
|
